Как выбрать ледозаливочную машину: виды привода, критерии подбора и обслуживание

Чтобы выбрать ледозаливочную машину, сначала определяют тип объекта и допустимый для него привод, затем сравнивают производительность, расходы на владение и доступность сервиса. Конкретную модель выбирают последней, когда требования уже сформулированы.

Материал адресован руководителям и инженерам ледовых арен, ФОК и стадионов, которые впервые закупают технику для льда или меняют устаревший парк.

Главные выводы:

• для крытой арены предпочтителен электрический привод, топливные машины там допустимы только при исправной вентиляции и контроле воздуха;
• требования к технике задаёт объект: площадь льда, число заливок, сезонность и климат;
• при сравнении моделей важны площадь обработки, объёмы бака и бункера, ширина ножа и масса;
• расходы на энергоноситель, изнашиваемые узлы, батарею и обучение персонала учитывают наравне с ценой покупки;
• подержанная машина оправдана только при документированной истории обслуживания.

Как работает ледовый комбайн

Ледовый комбайн, или ресурфейсер, — самоходная машина, которая восстанавливает поверхность льда после катания. Во время прохода лезвие снимает изношенный слой толщиной обычно около миллиметра, шнековый конвейер отправляет снятый лёд в бункер, система промывки удаляет грязь из борозд, а тканевое полотно распределяет воду для нового слоя.

Твёрдость льда при этом задаёт не машина, а холодильная установка: для фигурного катания лёд поддерживают теплее и мягче, для хоккея — холоднее и твёрже. Задача техники — ровная и чистая поверхность, поэтому на загруженных аренах обработку включают в расписание между сеансами.

Типы привода: электрический, газовый, бензиновый

Тип привода определяет, где машина может работать, какая инфраструктура нужна объекту и во что обойдётся эксплуатация.

У электрических машин применяют два типа аккумуляторов. Свинцово-кислотные, в том числе необслуживаемые, остаются проверенным решением. Литий-ионные легче, быстрее заряжаются между заливками и не требуют доливки воды. При сравнении учитывают ресурс батареи и стоимость её замены за срок службы машины.

Главное ограничение топливного привода — выхлоп. При сжигании любого топлива, включая пропан, образуются угарный газ и диоксид азота, и в закрытом зале без эффективной вентиляции их концентрация быстро растёт над льдом. Если на крытой арене работает газовая машина, двигатель прогревают под вытяжкой, регулярно проверяют его настройку и замеряют качество воздуха во время заливки и после неё.

Как выбрать ледозаливочную машину под тип объекта

Требования к технике задаёт объект. Машина, рассчитанная на хоккейную арену, окажется избыточной для сезонного катка, а компактная модель не справится с графиком крупного спортивного комплекса.

На морозе аккумулятор отдаёт меньше ёмкости, а двигателю и гидравлике нужен надёжный холодный пуск, поэтому технику для открытых площадок хранят в отапливаемом гараже. Для удалённых объектов не менее важны сроки доставки запчастей и возможность выездного ремонта: простой в разгар сезона означает закрытый каток.

Для небольших дворовых площадок полноразмерный комбайн обычно избыточен. Чем отличается заливка катка во дворе и на стадионе, описано в отдельном материале.

Технические параметры, которые влияют на выбор

Параметры сравнивают после того, как определены привод и требования объекта. Вместе они определяют, сколько времени займёт обработка площадки.

• Максимальная площадь обработки — на лёд какого размера рассчитана машина.
• Объём бака для воды — хватит ли воды на всю площадку без дозаправки.
• Объём бункера для снега — придётся ли прерывать работу, чтобы выгрузить снятый лёд.
• Ширина ножа — сколько кругов понадобится на одну обработку.
• Масса и радиус разворота — требования к гаражу, нагрузка на шины и манёвренность на площадках нестандартной формы.
• Схема привода колёс и доступ к узлам — ремонтопригодность и скорость ежедневного осмотра.

Значения различаются даже в пределах одной линейки, поэтому их сверяют по каталогу ледозаливочной техники и паспортам моделей.

Стоимость владения и подготовка объекта

Цена покупки — только часть затрат. Варианты сравнивают по совокупной стоимости владения за весь планируемый срок эксплуатации:

• энергоноситель — электричество, газ или бензин по тарифам региона;
• изнашиваемые узлы — ножи, втулки шнеков, полотно, форсунки, шины;
• батарея или двигатель — замена аккумулятора в конце ресурса либо обслуживание топливной аппаратуры;
• инфраструктура и персонал — гараж, зона зарядки или хранение топлива, вентиляция, обучение операторов;
• простой — время, пока машина ждёт ремонта или деталей.

Часть расходов появляется ещё до поставки. Гаражу нужны прямой выезд на лёд и место для обслуживания, электрической модели — подключение для зарядки, топливной — вытяжка. Заранее определяют место сброса снега и подводку воды для заправки, а качество воды учитывают отдельно: от него зависят прозрачность и прочность льда.

Обслуживание и ремонт: основные узлы износа

Ресурс машины во многом зависит от регулярного обслуживания узлов, которые изнашиваются при каждой заливке.

Нож. Тупое лезвие оставляет шероховатый лёд, хуже подаёт снятый лёд в шнеки и нагружает привод.

Шнековый конвейер. Втулки и подшипники работают в воде и ледяной крошке. Посторонний шум или рывки конвейера — повод остановить машину до осмотра.

Промывка и полотно. Засорённые форсунки и изношенное полотно оставляют полосы и неравномерный слой воды.

Аккумулятор или двигатель. Батарею и зарядное устройство проверяют по регламенту производителя. У топливных машин настройка двигателя влияет и на ресурс, и на состав выхлопа.

Шины. Шипованные шины обязательны: машина должна точно держать траекторию на льду. Изношенные шипы восстанавливают перешиповкой штатного комплекта, если позволяет протектор.

Проверки удобно распределить по периодичности:

• перед сменой — нож, вода, заряд или топливо, шины, подтёки;
• еженедельно — аккумулятор, шнеки, полотно, форсунки;
• по регламенту производителя — замена ножа и расходных деталей, гидравлика, настройка двигателя;
• в начале и в конце сезона — комплексное техническое обслуживание.

Работы и наработку в моточасах фиксируют в журнале: он упрощает планирование закупок и гарантийные обращения. Ремонт проходит быстрее, когда запчасти для ледозаливочной техники доступны без долгого ожидания, поэтому условия их поставки уточняют до покупки.

Новая или подержанная техника

Новая машина даёт заводскую гарантию и полный ресурс узлов, поэтому для арены с круглогодичной загрузкой это самый предсказуемый вариант.

Подержанная техника оправдана при ограниченном бюджете или сезонной нагрузке, если есть журнал обслуживания, запчасти на модель доступны, а наработка соответствует возрасту машины. У электрических моделей отдельно выясняют возраст батареи: её скорая замена меняет экономику покупки. Машину желательно проверить в работе на льду.

Если бюджет не позволяет купить новую технику сразу, рассматривают приобретение в лизинг: платежи распределяются во времени, а объект получает машину с гарантией.

Чек-лист перед покупкой

Ответы на эти вопросы превращаются в техническое задание для поставщика:

• Какая площадь льда и сколько площадок нужно обслуживать?
• Сколько заливок в день приходится на пиковые периоды?
• Каток крытый или открытый, работает круглый год или сезонно?
• Есть ли отапливаемый гараж, мощность сети для зарядки или условия хранения топлива?
• Подходит ли вентиляция арены для топливной техники?
• Где будут сброс снега и подводка воды?
• Кто будет управлять машиной и обслуживать её?
• Какие запчасти и сроки поставки поставщик гарантирует для региона объекта?

Новый объект и развитие существующей территории

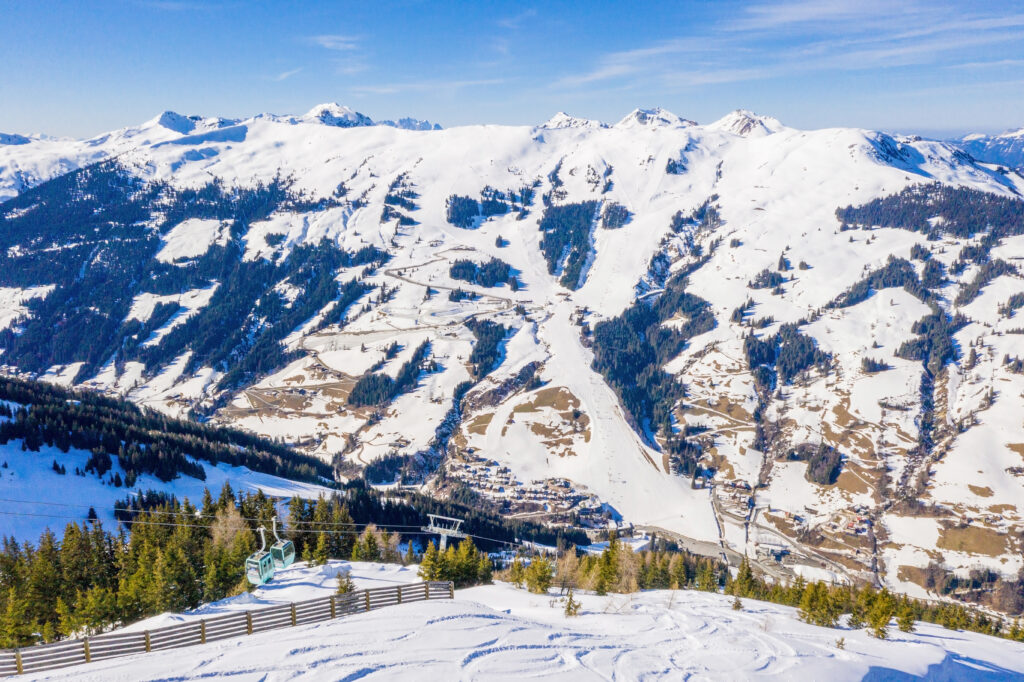

Для нового объекта важно определить общую модель территории до детализации отдельных сооружений. Сначала проверяются доступные зоны катания, транспортная доступность, размещение входной группы и связь основных функций. Для действующего комплекса исходной точкой становится существующая схема: работающие трассы и подъемники, инженерные сети, технические маршруты и участки, где возникают ограничения. Это позволяет отделить решения для модернизации от элементов, которые можно сохранить без изменений.

Отдельное внимание уделяется безопасности трасс: при проектировании закладываются места установки матов безопасности на опоры подъёмников, столбы и другие жёсткие конструкции.

Если развитие планируется по очередям, каждая очередь получает собственный законченный результат и одновременно учитывает последующие этапы. В общей концепции заранее фиксируются точки подключения, резерв территории и будущие связи между зонами. Такой порядок помогает не рассматривать новый склон, подъемник или сервисный объект изолированно от всей площадки.

Как выбирается рабочий вариант

На концептуальном этапе могут сравниваться несколько планировочных решений. Их оценивают по одним и тем же исходным условиям: связности трасс, логике перемещения гостей, доступу техники, расположению инженерных систем, возможностям очередного развития и ограничениям участка. В итоговый вариант включаются согласованные решения, а существенные допущения сохраняются в пояснениях. Заказчик видит, какие исходные данные легли в основу схемы и какие вопросы требуют уточнения на следующей стадии.

От чего зависит стоимость

Стоимость рассчитывается после изучения исходных данных. На нее влияют площадь и рельеф территории, количество и протяженность планируемых трасс, состав подъемников и инженерных систем, наличие существующей инфраструктуры, полнота изысканий, глубина проработки документации и число согласуемых вариантов. В запросе на расчет стоит указать местоположение объекта, текущую стадию и желаемый состав результата — это позволит подготовить предметное предложение без условной цены, не связанной с реальным объемом работ.

Что получает заказчик

Результатом становится комплект материалов в составе, согласованном до начала этапа: пояснения к принятым решениям, графические схемы, параметры проектируемых элементов, требования к исходным данным и перечень следующих действий. Проектирование горнолыжной трассы и остальных объектов оформляется так, чтобы решения можно было последовательно передать на дальнейшую разработку, расчет оборудования и подготовку реализации.
